În domeniul forajului de petrol și gaze, rolul fluidului de foraj este de o importanță capitală. Acesta servește mai multe funcții cruciale, inclusiv răcirea și lubrifierea burghiului, transportarea tăierilor la suprafață și menținerea stabilității sondei. Printre diferitele componente care interacționează cu fluidul de foraj, sabotul carcasei joacă un rol semnificativ, dar adesea sub-apreciat. În calitate de furnizor de pantofi pentru carcasă, sunt bine versat în modul în care aceste dispozitive aparent simple pot avea un impact profund asupra fluxului de fluid de foraj.
Înțelegerea elementelor de bază ale fluxului fluidului de foraj
Înainte de a explora influența sabotului de carcasă, este esențial să înțelegem elementele fundamentale ale curgerii fluidului de foraj. Fluidul de foraj este pompat în jos prin garnitura de foraj și iese prin duzele burghiului. Pe măsură ce revine la suprafață, se deplasează în sus pe inelul dintre garnitura de foraj și peretele sondei. Acest flux circular este un proces dinamic, afectat de factori precum vâscozitatea fluidului, geometria sondei și prezența diferitelor scule de fund.
Scopul principal al fluxului de fluid de foraj este acela de a elimina tăieturile generate de burghiu. Dacă debitul nu este optimizat, tăieturile se pot acumula în partea de jos a sondei, ceea ce duce la creșterea cuplului și la forțare pe garnitura de foraj, eficiență redusă de foraj și instabilitate potențială a sondei.
Rolul pantofului cu carcasă
Un pantof de carcasă este o componentă instalată în partea de jos a șirului de carcasă. Acesta servește mai multor funcții, inclusiv ghidarea tubului în puțul de foraj, protejarea tubului de deteriorare în timpul funcționării și facilitarea operațiunilor de cimentare. Dar impactul său asupra fluxului fluidului de foraj este la fel de semnificativ.
Deviația fluxului
Unul dintre modalitățile cheie prin care un pantof de carcasă afectează debitul fluidului de foraj este prin devierea fluxului. Când fluidul de foraj ajunge la fundul puțului, sabotul tubului poate direcționa fluidul într-un model specific. De exemplu, unii saboți de tubaj sunt proiectați cu porturi sau canale care pot redirecționa fluidul către peretele sondei. Acest lucru ajută la curățarea butașilor de pe părțile laterale ale sondei, împiedicându-le să se aseze și să formeze un pat de tăiere.
Designul porturilor sabotului carcasei este crucial. Dacă orificiile sunt prea mici, pot provoca o scădere semnificativă a presiunii în fluidul de foraj, reducând capacitatea acestuia de a transporta tăieturile în mod eficient. Pe de altă parte, dacă porturile sunt prea mari, fluidul poate să nu fie deviat într-un mod țintit, iar eficiența curățării poate fi compromisă.
Distribuția presiunii
Sabotul carcasei influențează și distribuția presiunii fluidului de foraj. Pe măsură ce fluidul trece prin sabotul carcasei, geometria pantofului poate fie să crească, fie să scadă presiunea. Un sabot de tubaj bine proiectat poate crea o distribuție mai uniformă a presiunii în interior, ceea ce este benefic pentru menținerea stabilității sondei.
De exemplu, un pantof de carcasă cu un design conic poate reduce treptat aria secțiunii transversale a căii de curgere a fluidului. Acest lucru determină o creștere a vitezei fluidului și o scădere corespunzătoare a presiunii. Controlând cu atenție această schimbare a presiunii, sabotul carcasei poate ajuta la prevenirea pierderilor de fluid în formațiune și se asigură că fluidul de foraj poate transporta efectiv tăieturile la suprafață.
Generarea de turbulențe
Turbulența în fluxul fluidului de foraj este esențială pentru îndepărtarea eficientă a tăierilor. Sabotul carcasei poate fi proiectat pentru a genera turbulențe în fluid. Fluxul turbulent ajută la descompunerea grupurilor de butași și la asigurarea faptului că tăieturile individuale sunt suspendate în fluid.
Unii pantofi de carcasă au suprafețe neregulate sau proeminențe care perturbă fluxul laminar al fluidului de foraj, creând turbulențe turbulente. Aceste turbulențe îmbunătățesc amestecarea fluidului și a butașilor, îmbunătățind eficiența generală de curățare. Cu toate acestea, turbulența excesivă poate duce, de asemenea, la o eroziune crescută a sondei și a tubului, astfel încât nivelul de turbulență trebuie controlat cu atenție.
Impactul diferitelor tipuri de pantofi de carcasă asupra debitului fluidului de foraj
Pe piață sunt disponibile diferite tipuri de pantofi de carcasă, fiecare având un design unic și un impact asupra fluxului fluidului de foraj.

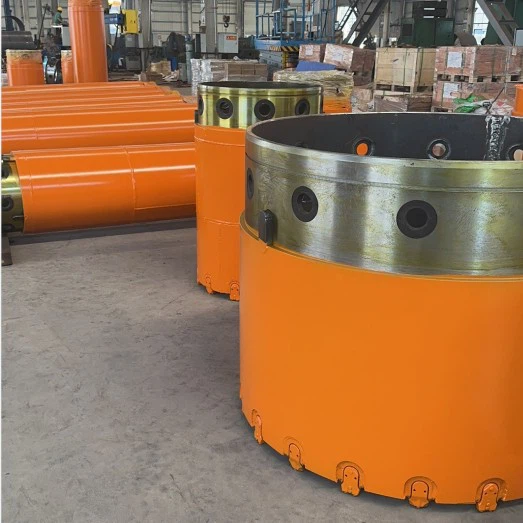

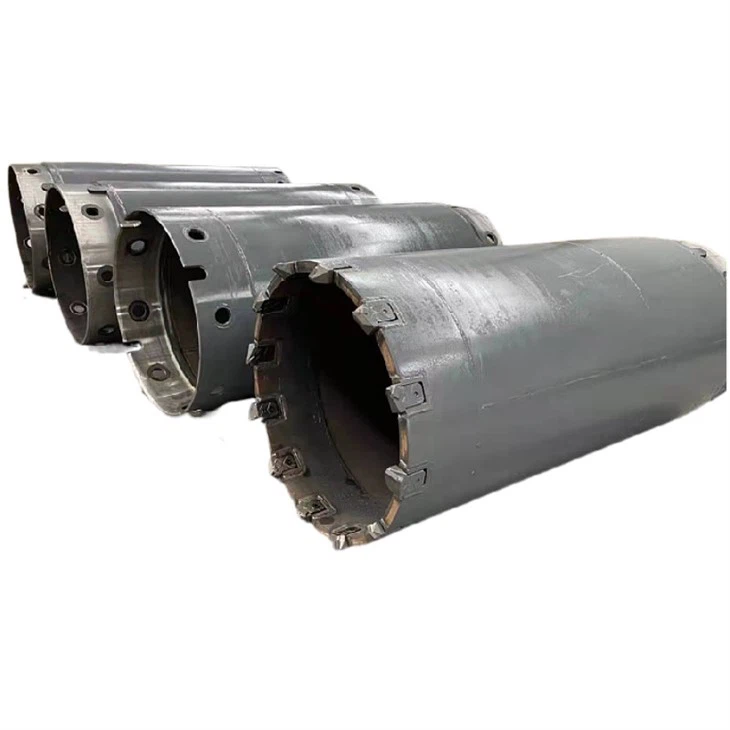

Sabot de carcasă de 1500 mm
Sabotul de carcasa de 1500 mm este proiectat pentru foraje de sondă cu diametru mai mare. Dimensiunea sa mai mare permite trecerea unui volum mai mare de fluid de foraj. Acest tip de sabot de tubare are adesea porturi multiple aranjate într-un model specific pentru a asigura o distribuție uniformă a fluidului în jurul sondei.
Porturile cu diametru mare ale sabotului carcasei de 1500 mm pot reduce scăderea de presiune pe pantof, permițând fluidului să mențină o viteză mai mare în interiorul inelar. Acest lucru este deosebit de important în puțurile adânci în care presiunea hidrostatică este ridicată, iar menținerea unei viteze suficiente a fluidului este crucială pentru îndepărtarea deșeurilor.
Sabot pentru carcasa de foraj
Un sabot pentru carcasa de foraj este special conceput pentru utilizare în timpul procesului de foraj. Este adesea realizat din materiale de înaltă rezistență pentru a rezista la condițiile dure de la fundul puțului. Acest tip de pantof de carcasă are de obicei un design mai raționalizat pentru a minimiza rezistența la fluxul de fluid de foraj.
Sabotul carcasei de foraj poate fi echipat cu caracteristici speciale, cum ar fi placarea dură pe porturi pentru a preveni eroziunea. Acest lucru asigură că caracteristicile de curgere ale sabotului carcasei rămân consistente în timp, chiar și în medii de foraj abrazive.
Încălțăminte pentru carcasă WS39
Sabotul de carcasă WS39 este cunoscut pentru designul său avansat și capacitățile de înaltă performanță. Este proiectat pentru a optimiza debitul fluidului de foraj și îndepărtarea butașilor. Sabotul carcasei WS39 poate avea o geometrie unică a portului care poate genera un model de curgere turbionară în fluidul de foraj.
Acest flux turbitor ajută la crearea unei forțe centrifuge care împinge deșeurile spre peretele sondei, unde pot fi transportate mai ușor la suprafață de către fluid. Designul permite, de asemenea, un control mai bun al distribuției presiunii, reducând riscul de pierderi de fluid și instabilitate a sondei.
Studii de caz
Pentru a ilustra impactul real al pantofilor de carcasă asupra curgerii fluidului de foraj, să ne uităm la câteva studii de caz.
Într-un proiect de foraj offshore, a fost utilizat inițial un pantof tradițional de tubaj. Fluxul fluidului de foraj nu a fost eficient, iar în fundul puțului se acumulau tăieturi. După înlocuirea sabotului tradițional al carcasei cu aÎncălțăminte pentru carcasă WS39, debitul fluidului de foraj sa îmbunătățit semnificativ. Fluxul de turbionare generat de sabotul carcasei WS39 a îndepărtat efectiv tăieturile, reducând cuplul și forța de foraj. Ca urmare, rata de foraj a crescut cu 20%, iar timpul total de foraj a fost redus cu câteva zile.
Într-o altă sondă de pe uscat, o problemă de instabilitate a sondei a fost cauzată de distribuția neuniformă a presiunii în inel. Prin instalarea unui sabot de carcasă cu design optimizat al portului, distribuția presiunii a fost normalizată. Fluidul de foraj a reușit să transporte deșeuri mai eficient, iar stabilitatea sondei a fost restabilită, permițând operațiunii de foraj să se desfășoare fără probleme.
Importanța alegerii pantofului potrivit pentru carcasă
Selectarea pantofului adecvat pentru o anumită operațiune de foraj este crucială. Factori precum diametrul sondei, proprietățile fluidului de foraj, caracteristicile formării și tipul de echipament de foraj trebuie să fie luați în considerare.
Un sabot de tubaj ales prost poate duce la un debit slab al fluidului de foraj, costuri crescute și probleme potențiale la foraj. De exemplu, dacă se folosește un sabot de carcasă cu porturi prea mici într-o operație de foraj cu debit mare, scăderea de presiune poate fi atât de semnificativă încât fluidul de foraj poate să nu poată ajunge la suprafață cu energie suficientă pentru a transporta tăieturi.
În calitate de furnizor de pantofi pentru tubulare, oferim o gamă largă de încălțăminte pentru tubulare pentru a răspunde nevoilor diverse ale diferitelor proiecte de foraj. Echipa noastră tehnică poate oferi sfaturi de specialitate cu privire la alegerea pantofului de tubaj potrivit în funcție de cerințele specifice fiecărei puțuri.
Concluzie
În concluzie, sabotul carcasei joacă un rol vital în debitul fluidului de foraj. Prin devierea debitului, controlul distribuției presiunii și generarea de turbulențe, poate avea un impact semnificativ asupra eficienței îndepărtării butașilor și a succesului general al unei operațiuni de foraj.
În calitate de furnizor de top de încălțăminte pentru carcase, ne-am angajat să furnizăm pantofi pentru carcasă de înaltă calitate, care sunt proiectați pentru a optimiza fluxul fluidului de foraj. Produsele noastre sunt proiectate cu cea mai recentă tehnologie și materiale pentru a asigura performanță fiabilă în cele mai dificile medii de foraj.
Dacă sunteți implicat într-un proiect de foraj și căutați sabotul potrivit pentru a vă îmbunătăți fluxul de fluid de foraj, vă invităm să ne contactați pentru o discuție detaliată. Echipa noastră de experți este gata să vă ajute în selectarea celui mai potrivit pantof de carcasă pentru nevoile dumneavoastră specifice. Să lucrăm împreună pentru a vă îmbunătăți eficiența forării și pentru a obține rezultate mai bune.
Referințe
- Bourgoyne, AT, Chenevert, ME, Millheim, KK și Young, FS (1986). Inginerie aplicată de foraj. Societatea Inginerilor Petrolieri.
- Practica recomandată API 10B - 2, „Operațiuni de cimentare”, American Petroleum Institute.
- Nelson, EB, & Guillot, D. (2006). Cimentarea puțurilor: teorie și practică. Schlumberger.
